ケミカルホース0969LF※0969LF,0969LF-S,0969LF-H,0969LF-HS

腐食性、揮発性等化学薬品の殆どの使用が可能です。

仕様と性能

下記の薬品には、このホースは使用できません。
<臭素液/塩素ガス/クロロスルフォン酸/発煙硫酸/発煙硝酸>
一般使用温度：-20℃～＋80℃
但し、＋80℃を超えて使用される場合は、事前にご相談ください。

呼び内径 mm(ｲﾝﾁ)	外径 mm	最小曲げ半径mm	最高使用圧力 MPa(kgf/cm²)	重量 kg/m	製品最長m	外被の色・材質	ネームテープの色
13(1/2")	22	50	1.0(10.5)	0.4	12	緑PVCコート布	赤
19(3/4")	30	75	1.4(14.0)	0.6	20
25(1")	37	100		0.7
32(1¹/4")	44	110		0.9
38(1¹/2")	51	150		1.2
50(2")	64	170		1.9
65(2¹/2")	80	200		2.1
75(3")	91	250		3.1
100(4")	116	300	0.5(5.0)	5.0

(注)1/2"は内ワイヤー丸タイプです。

※ホース外径寸法は参考値です。

※船舶搭載用ホースは特別仕様となりますので別途お問合せください。

※安全強度は最高使用圧力に対し、1.0Mpaの場合は5倍、1.4Mpaの場合は4倍を基準に製作しております。

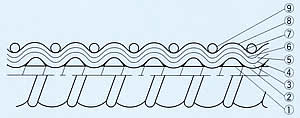

構造

ケミカルホース0969LF構造

※特注品として外ワイヤー記号９を、304及び316ステンレス材,またホース番号0969LF/F内ワイヤー記号1を316ステンレス材に変えたものも製作しています。

※上記ホース番号の他、特注品として耐薬品性の範囲と耐久性を増すために積層間にフッ素フィルムを挿入した特殊仕様ホース・ホース番号0969LF-H,0969F-Hも製作しています。

記号	部品名	0969LF 1/2"～4"	0969F 4"～10"
１	内ワイヤー	ステンレス	ステンレス
２	内布	P.P	P.P
３	フィルム	P.P	P.P
４	チューブ	P.P/P.P	P.P/P.P
５	中間布	-	P.P
６	フィルム	P.P	P.P
７	中間布	P.P	P.P
８	外被	塩ビコート布	塩ビコート布
９	外ワイヤー	亜鉛メッキ	亜鉛メッキ
	(オプション)	芯入り樹脂	芯入り樹脂
		ステンレス	ステンレス

注意事項

このホースを多目的に御使用になる場合は洗浄が必要です。洗浄にはホースを侵さない洗剤及び水、または、80℃以下の温水をご使用ください。
なお、高純度をご必要とする場合は、上記仮洗いの後、使用する液体で洗うことをお奨めします。
このホースを御使用になる際は、性能及び目的、用途をお確かめ下さい。

ホースには純正金具をお取り付けいたします。
